Стойка телескопическая для опалубки Промышленник 3.1 м

Телескопическая стойка для опалубки Промышленник 3,1 м (домкрат) предназначена для поддержания горизонтальных щитов опалубки при возведении монолитных потолочных перекрытий, а также в качестве временной опоры при строительстве и ремонте.

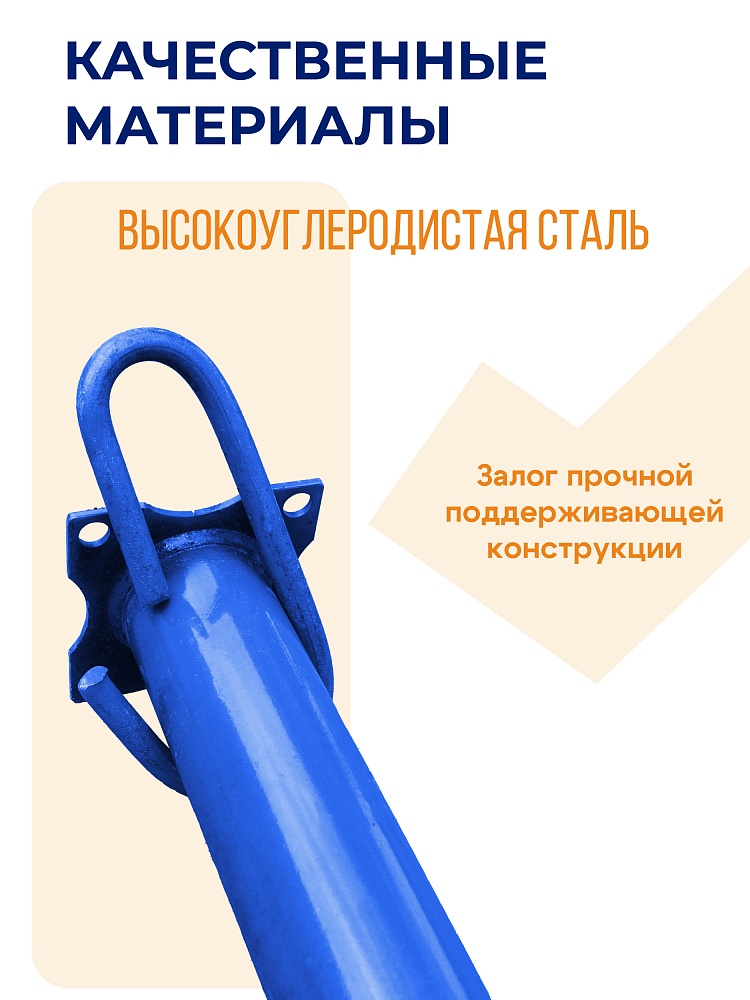

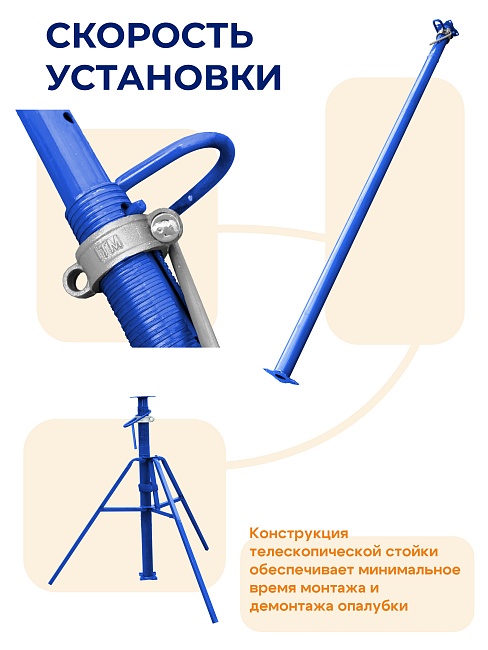

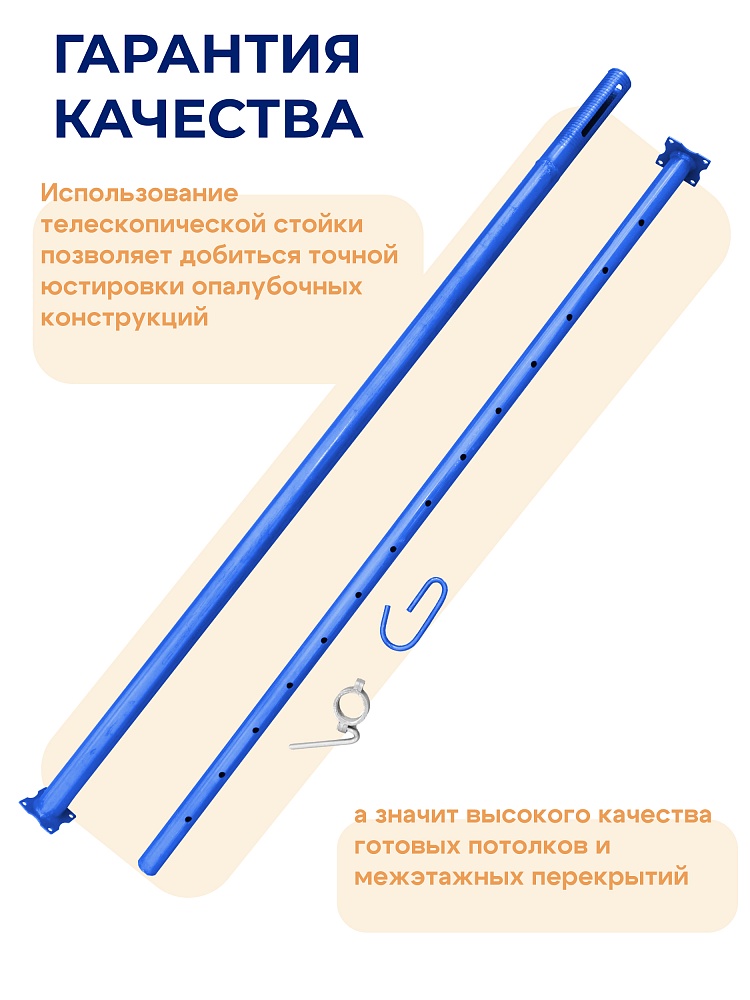

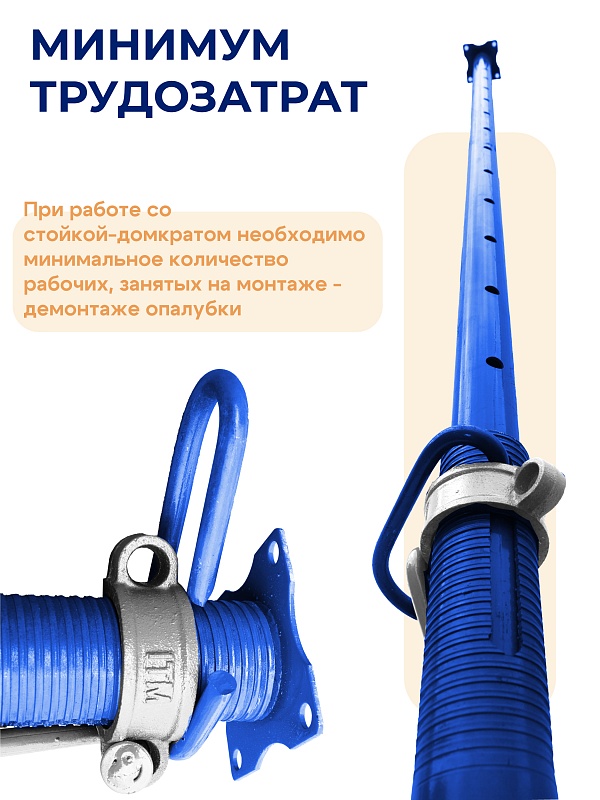

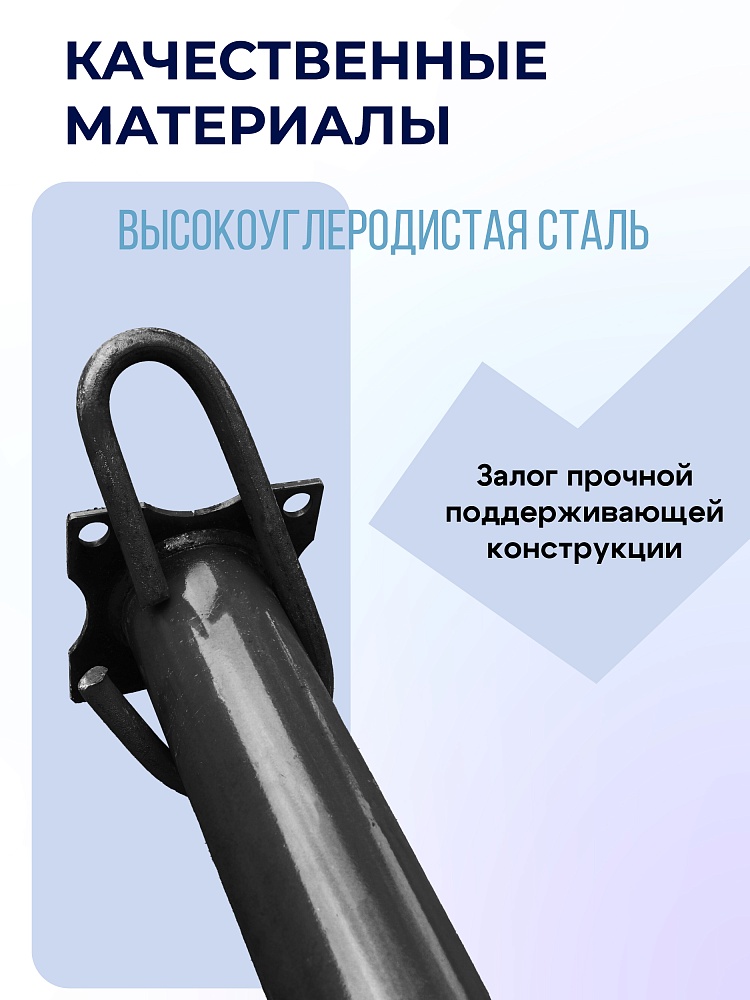

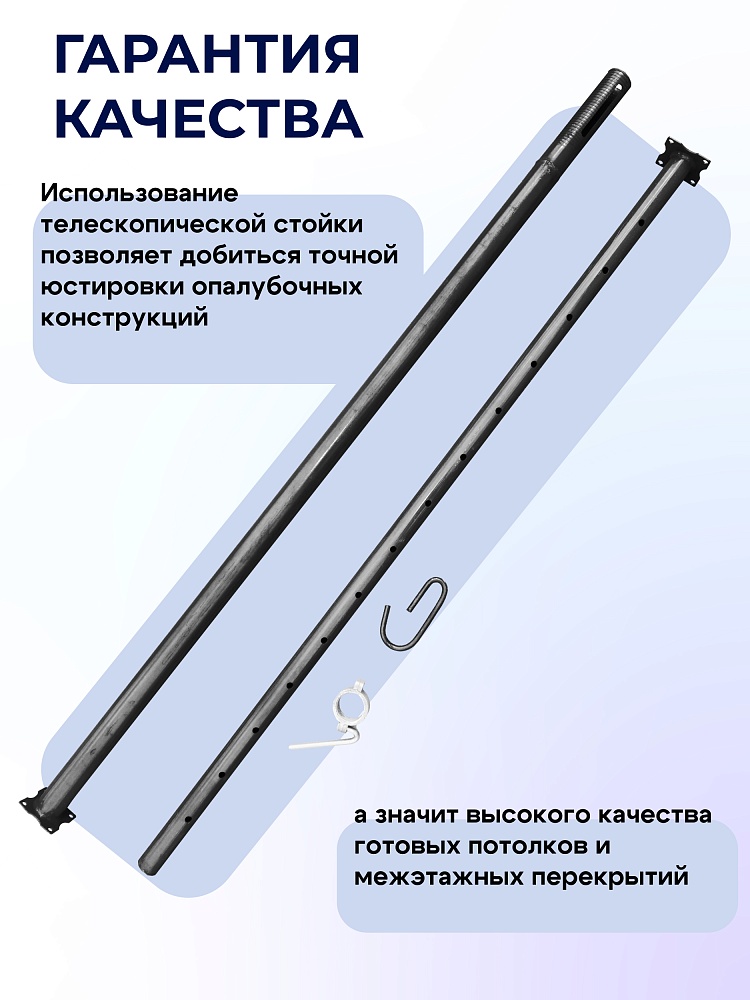

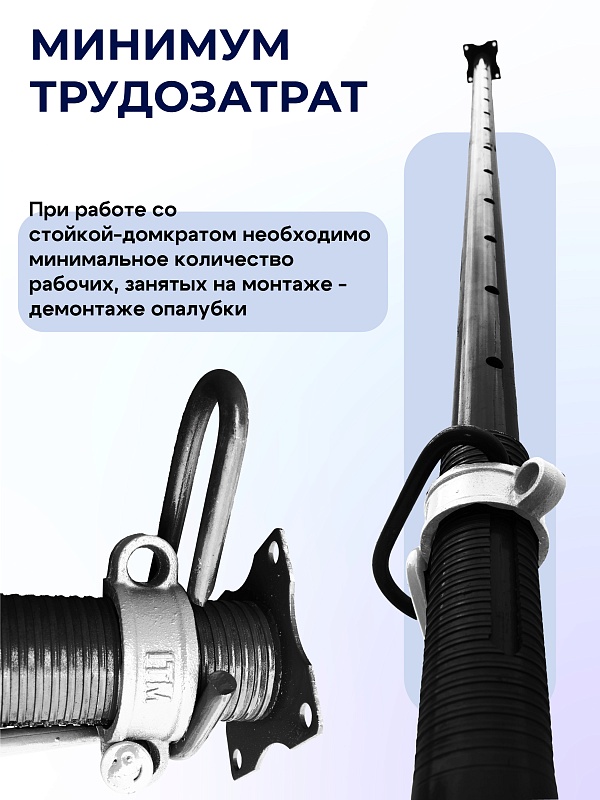

Изготовлена из двух стальных труб 60 и 48 мм с толщиной стенки металла 2,5 и 2 мм соответственно. Нижняя (более широкая) имеет опорную площадку для устойчивости. На нее накручивается опорная гайка и вставляется телескопическая труба меньшего диаметра с прорезями по всей длине. Фиксация нужной длины стойки выполняется крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку.

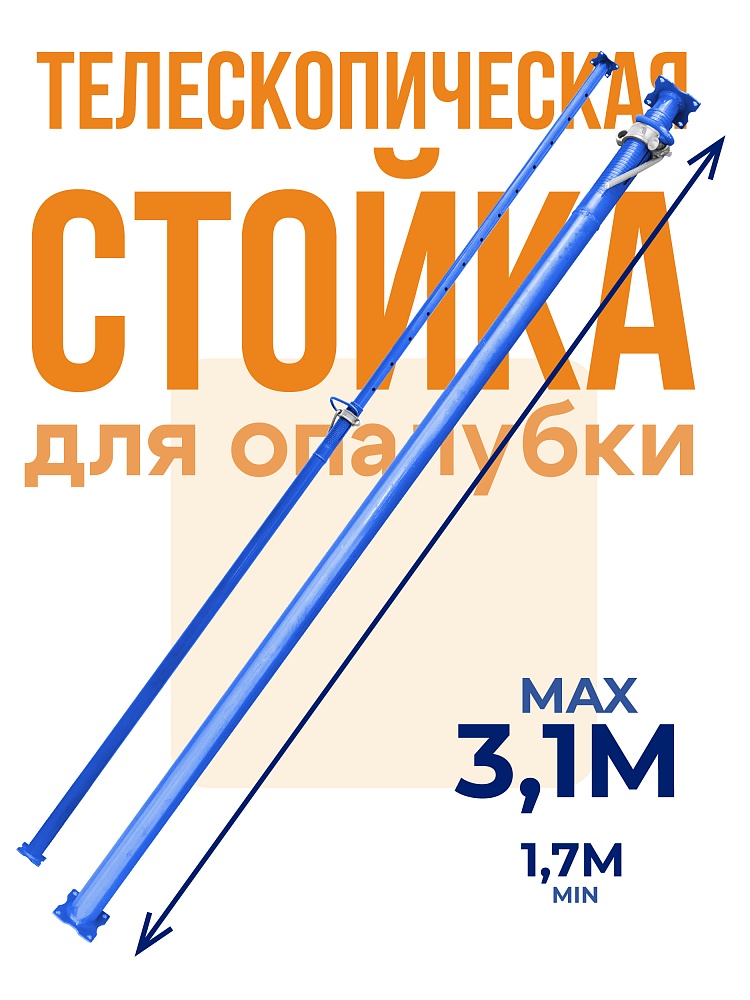

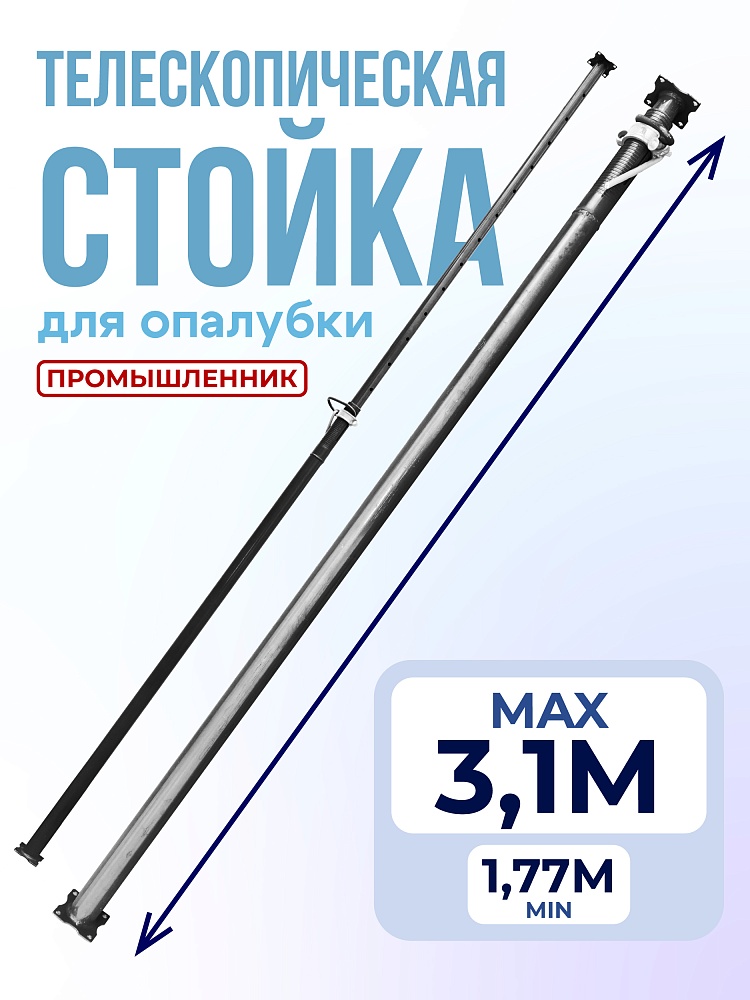

Минимальная высота данной модели стойки – 1,77 метра, максимальная – 3,1 метра. Чем выше вы выдвигаете стойку, тем меньше на нее должна быть нагрузка. Точные значения для каждого положения высоты указаны в паспорте изделия.

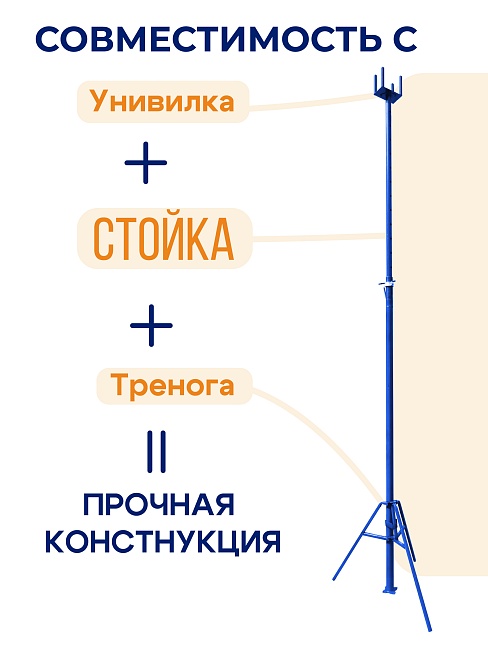

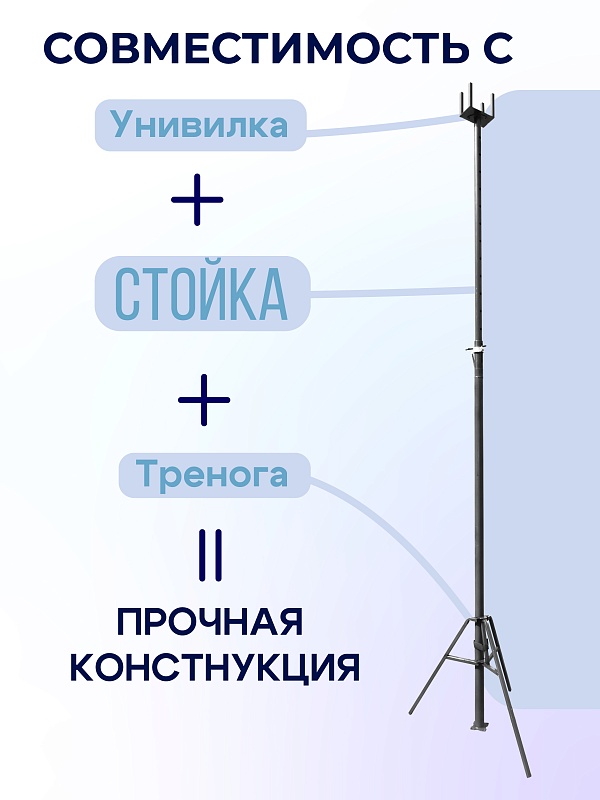

Для того, чтобы собрать опалубочную конструкцию перекрытия, кроме телескопической стойки-домкрата вам понадобятся:
- ламинированная фанера (не менее 15 мм толщиной)
- двутавровая деревянная балка

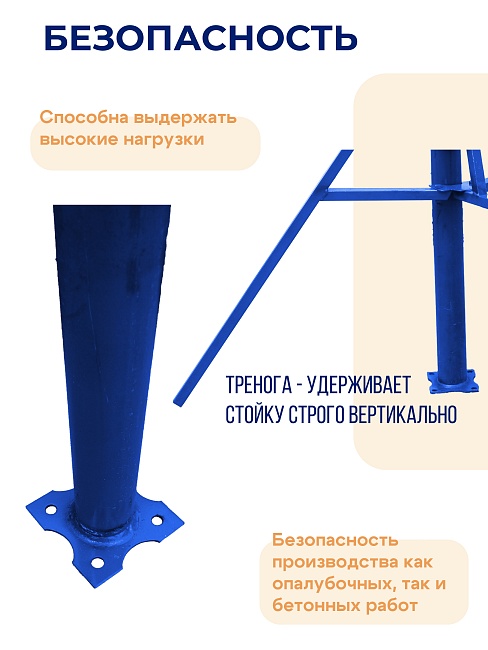

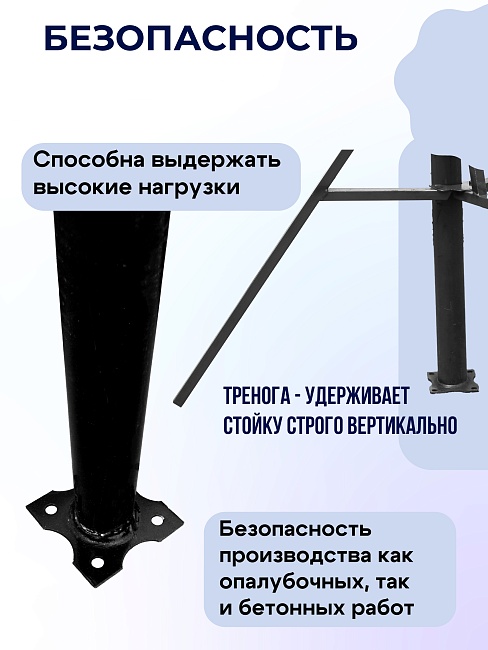

- тренога (для обеспечения устойчивости стойки)
- унивилка (для размещения двутавровой балки и фанеры)

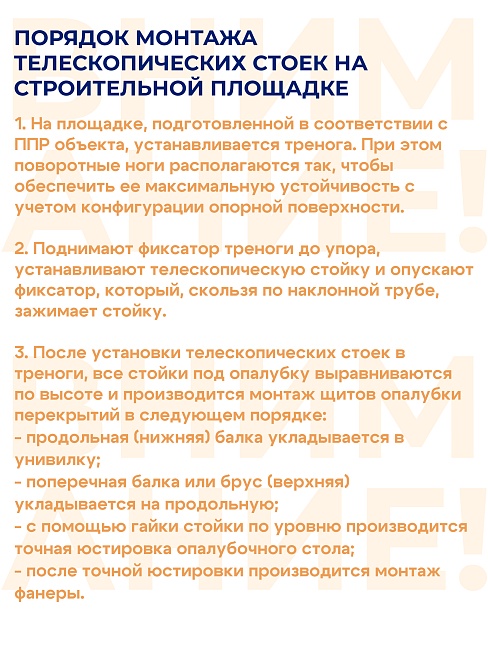

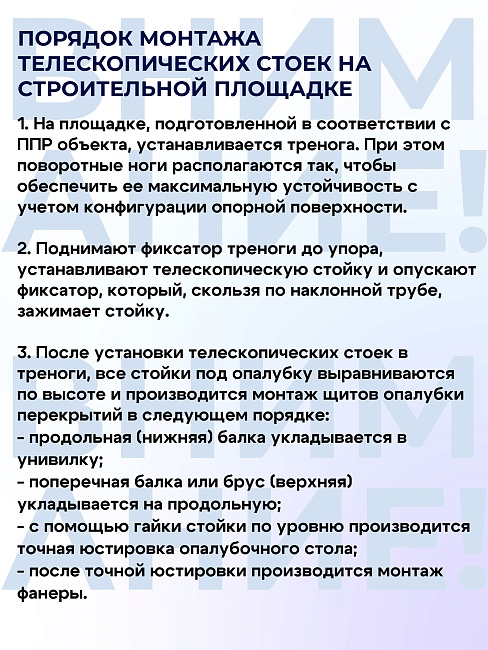

Порядок монтажа телескопических стоек на строительной площадке

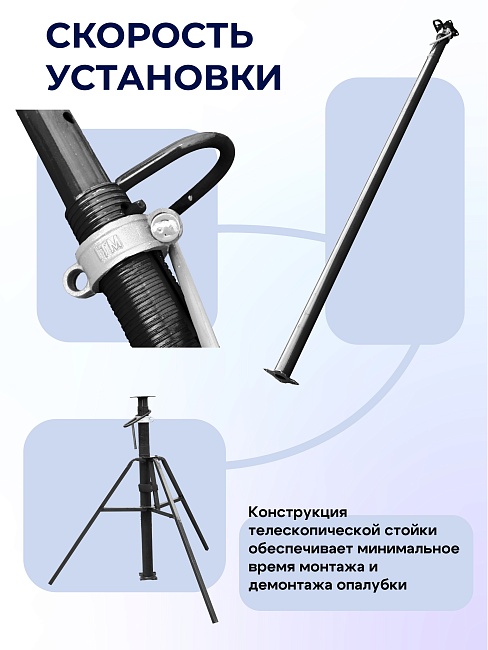

1. На площадке, подготовленной в соответствии с ППР объекта, устанавливается тренога. При этом поворотные ноги располагаются так, чтобы обеспечить ее максимальную устойчивость с учетом конфигурации опорной поверхности.
2. Поднимают фиксатор треноги до упора, устанавливают телескопическую стойку и опускают фиксатор, который, скользя по наклонной трубе, зажимает стойку.
3. После установки телескопических стоек в треноги, все стойки под опалубку выравниваются по высоте и производится монтаж щитов опалубки перекрытий в следующем порядке:
- продольная (нижняя) балка укладывается в унивилку;
- поперечная балка или брус (верхняя) укладывается на продольную;
- с помощью гайки стойки по уровню производится точная юстировка опалубочного стола;
- после точной юстировки производится монтаж фанеры.

Монтаж телескопических стоек для опалубки производится специальным инструментом, не допускается применение кувалд, ломов. Монтаж стоек с отклонением от ППР или без ППР ЗАПРЕЩАЕТСЯ.
ВНИМАНИЕ! В комплектацию товара входит только стойка опалубки. Тренога и унивилка приобретаются отдельно. Изображения стойки опалубки в сборе представлены исключительно для ознакомления с правильной сборкой и установкой стойки-домкрата.
